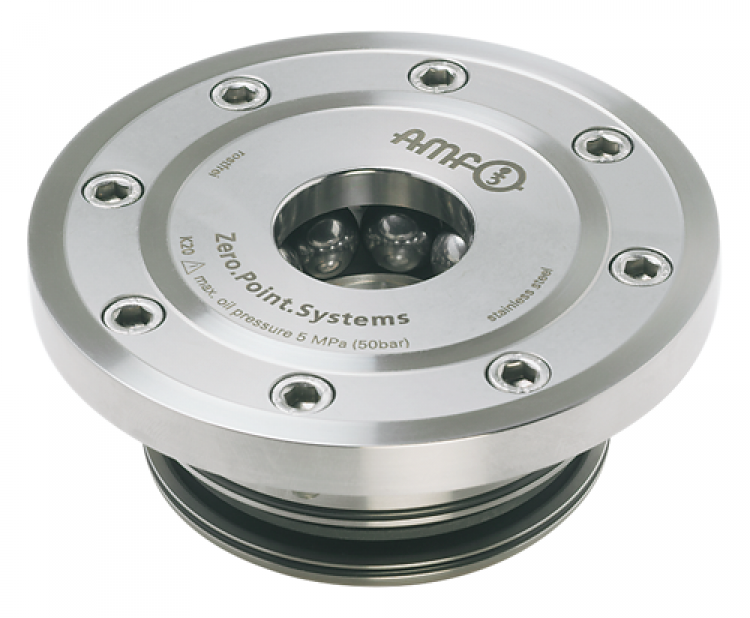

Installation clamping module, round No. 6370EARHA 428680
Гидравлическое открытие.
Пневматический выдув.
Открывая рабочее давление: мин. 50 бар - Макс. 60 бар
Крышка и поршень закален.
Повторимость
| Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Blow out | Weight [Kg] |
|---|---|---|---|---|---|
| 428680 | K10 | 10 | 25 | ● | 0,45 |
| 427971 | K20 | 20 | 55 | ● | 1,40 |
| 429845 | K40 | 40 | 105 | ● | 3,40 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Примечание:
Установка зажимной модуль имеет высокую прочность, тяги и замок сил. Это открывается гидравлически (1) и механически блокируются посредством пружины. Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно).
Зажимной модуль с искрогасительным и поддержка управления имеет два подключения: 1х гидр. открытие (1) / 1х pneum. удар-и поддержка управления (3). (Пневматический обдув и поддержка управления дополнительно можно подключить.)
Установка зажима модуля во фланцевом исполнении для упрощенной установки, см. 6151HA.
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
