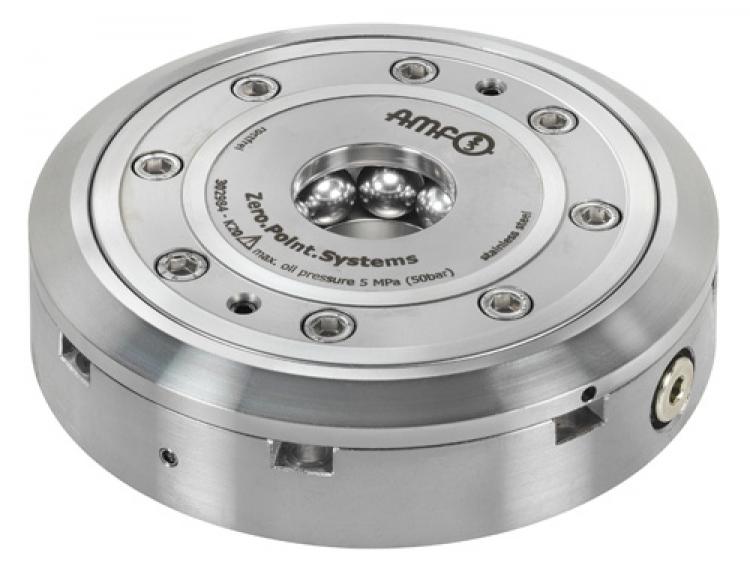

Installation clamping module, round, flange version No. 6151HA 424143
Гидравлическое открытие.
Пневматический выдув.
Открывая рабочее давление: мин. 50 бар - Макс. 60 бар
Крышка и поршень закален.
Повторимость
| Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Blow out | Weight [Kg] |
|---|---|---|---|---|---|
| 424085 | K10 | 10 | 25 | ● | 1,35 |
| 423962 | K20 | 20 | 55 | ● | 3,75 |
| 424143 | K40 | 40 | 105 | ● | 4,97 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Примечание:
Фланец версия позволяет упростить монтаж в организме. Это точно позиционируются с помощью функции центрирования. Зажимной модуль может работать от внешнего через подключение трубки или снизу через уплотнительные кольца соединений.
Это открывается гидравлически (1) и механически блокируются посредством пружины. Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно).
Зажимной модуль с ударом и управления поддержка двух соединений:
1х гидр. открытие (1) / 1х pneum. удар-и поддержка управления (3). (Пневматический обдув и поддержка управления дополнительно можно подключить.)
* Пожалуйста, соблюдайте инструкции по установке.
