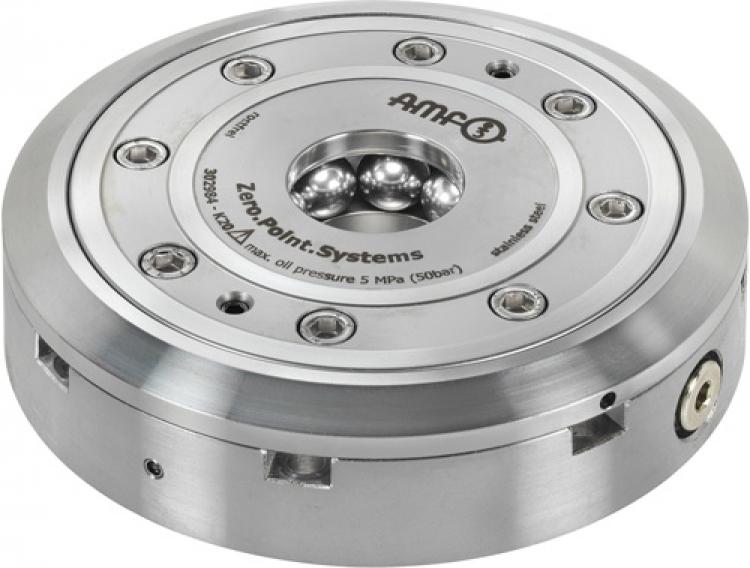

Installation clamping module, round, flange version No. 6151L 424168
Пневматическое открытие.
Открывая рабочее давление: мин. 8 бар - Макс. 12 бар
Регулировкой натяжения рабочее давление (турбо): мин. 5 бар - Макс. 6 бар
Крышка и поршень закален.
Повторимость
| Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Weight [Kg] |
|---|---|---|---|---|
| 424101 | K10 | 8 | 25 | 1,35 |
| 423988 | K20 | 17 | 55 | 3,75 |
| 424168 | K40 | 30 | 105 | 4,97 |
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Примечание:
Фланец версия позволяет упростить монтаж в организме. Это точно позиционируются с помощью функции центрирования. Это открывается пневматически (1) и механически блокируются посредством пружины. Для достижения указанной тяги и замок силы, это должно быть кратко retensioned пневматически (турбо) (2). Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно).
Использование пневмоусилителем 6370ZVL давления рекомендуется.
Зажимной модуль имеет два разъема:
1х pneum. открытие (1) / 1х pneum. регулировкой натяжения (турбо) (2).
* Пожалуйста, соблюдайте инструкции по установке.
