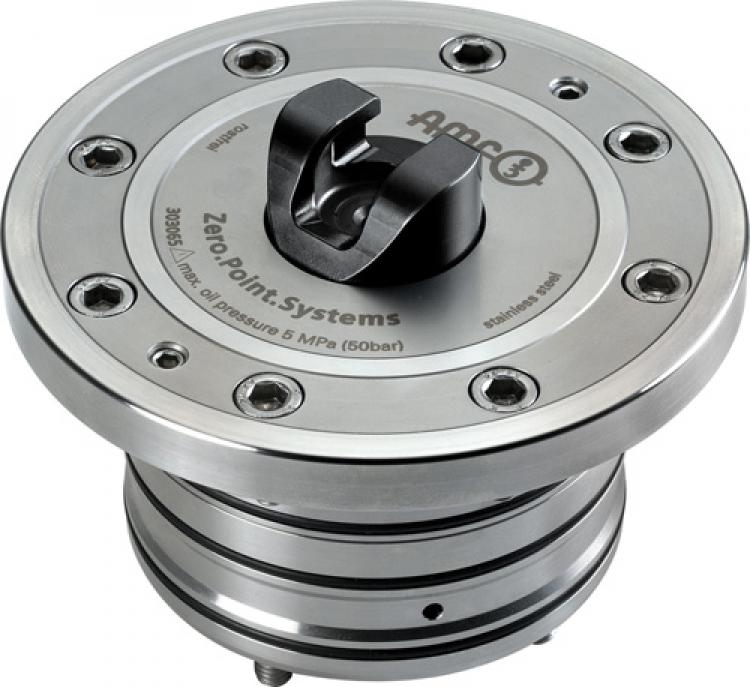

Horizontal rapid-clamping cylinder No. 6370HARH 303065
Гидравлическое открытие.
Открывая рабочее давление: мин. 50 бар - Макс. 60 бар
Крышка и поршень закален.
Повторимость
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Advance motion, hydr. suspension piston | max. weight per suspension piston [kN] | Weight [Kg] |
---|---|---|---|---|---|---|
303065 | K20 | 20 | 55 | - | 5 | 2,1 |
306217 | K20 | 20 | 55 | ● | 5 | 2,1 |
303107 | K40 | 40 | 105 | - | 8 | 5,2 |
306258 | K40 | 40 | 105 | ● | 8 | 5,2 |
Дизайн:
Как стандарт, есть ручное (ручной привод) или гидравлический запустить и запустить в движение поршень подвеса.
- Цилиндр имеет одно подключение: 1х гидр. открытие (1),
- Цилиндр с гидравлическим движения вперед имеет три соединения: 1х гидр. открытие (1),
Выполнить 1х гидр. подвеска открывая поршень (5), работать в 1х гидр. подвеска открытия поршнем (4).
Применение:
Нулевой точки система крепления для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке. Для установки в зажимные профили, кубики и башни. Горизонтальной переключения зажим цилиндра используется, чтобы быстро и легко изменить приспособления посредством подвески поршень с силой, гидравлические или разгрузочное устройство.
Примечание:
Горизонтальный быстрого зажима цилиндр имеет высокую прочность, тяги и замок сил. Это открывается гидравлически (1) и механически блокируются посредством пружины. Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно). Максимальный вес на поршень подвеса не должно превышать 5 кн и 8 кн на К20 по К40.
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
