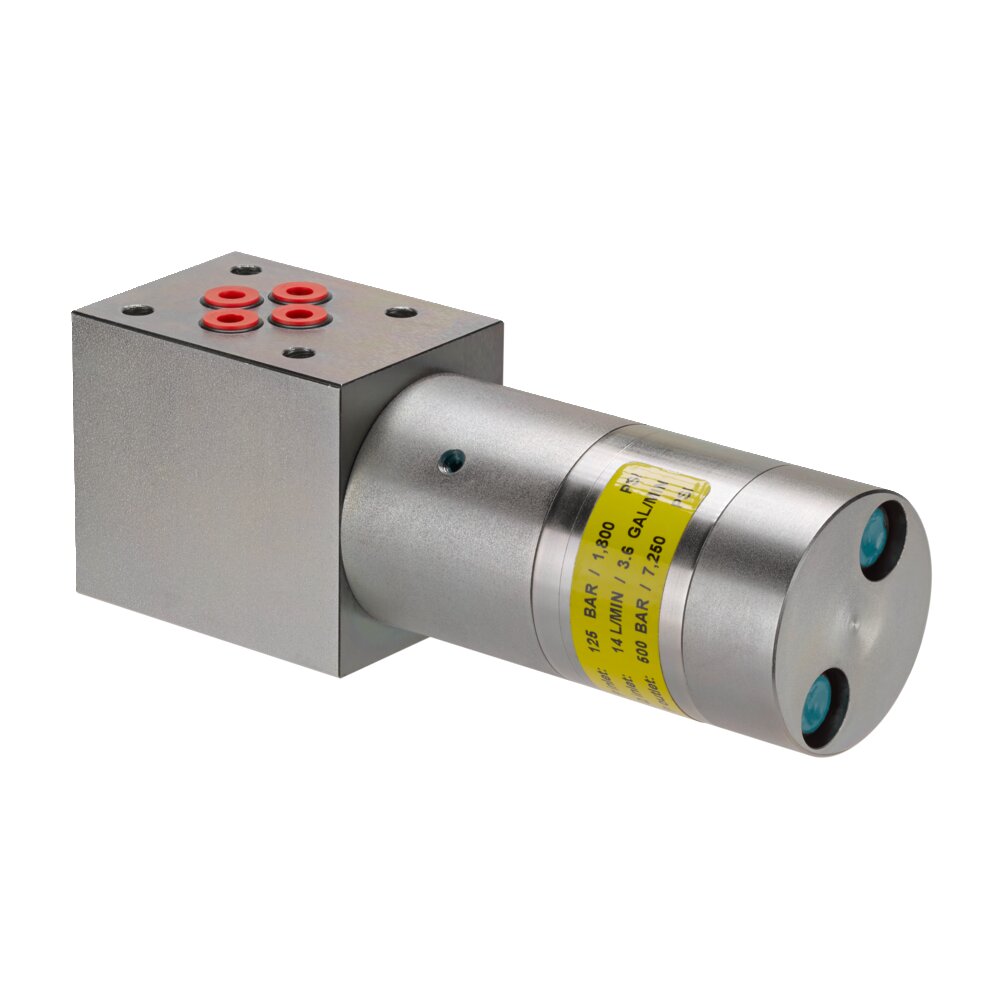

Гидравлический усилитель давления АМF 328727

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 328727

Подробнее

Разновидности товаров:

Артикул	Артикул №.	НГ	Рато я	Максимальное рабочее давление ND [бар]	Максимальное рабочее давление HD [бар]	Q макс. РАСХОД [л/мин]	Q макс. ПРОИЗВОДИТЕЛЬНОСТЬ [л/мин]	Масса [г]	Цена
328682	6903-30-15	6	1,5	200	300	8	1,0	2360	0 руб.
328708	6903-30-20	6	2,0	200	400	12	2,0	2360	0 руб.
328727	6903-30-32	6	3,2	150	500	15	2,5	2360	0 руб.
328740	6903-30-40	6	4,0	125	500	14	2,0	2360	0 руб.
328765	6903-30-50	6	5,0	100	500	14	1,6	2360	0 руб.
328781	6903-30-66	6	6,6	75	500	13	1,3	2360	0 руб.
328807	6903-30-28	6	2,8	178	500	15	2,2	2360	0 руб.

Для подключения с помощью уплотнительного кольца,
максимальное рабочее давление на выходе 500 бар,
минута. рабочее давление на входе 20 бар

Конструкция:
Стальной корпус оцинкован и хромирован, поршень и седло клапана изготовлены из стали. Подача масла осуществляется через масляный канал в корпусе устройства.

Применение:
Гидравлические усилители давления используются в зажимных и сборочных приспособлениях. Низкое давление в гидравлической системе обрабатывающего станка преобразуется в более высокое рабочее давление в соответствии с передаточным отношением. Входное давление и выходное давление пропорциональны. Выходное давление можно регулировать в зависимости от входного давления.

Особенности:
Наиболее важные функции показаны на схеме гидравлической цепи. Масло направляется через регулирующий клапан к патрубку IN, а затем беспрепятственно поступает через обратные клапаны KV1 и KV2, а также через обратный клапан DV в диапазоне высокого давления A. В этих условиях достигается максимальный расход через усилитель давления и создается быстрое движение вперед. Если в зоне высокого давления достигается входное давление IN, клапаны KV1, KV2 и PV закрываются. Выходное давление создается с помощью качающегося насосного агрегата OP. Агрегат автоматически отключается при достижении конечного давления в зоне высокого давления A. В случае падения давления в зоне высокого давления из-за расхода или потери масла насосный агрегат OP автоматически запустится для поддержания конечного давления. Давление в зоне высокого давления может быть сброшено с помощью напорного клапана с непосредственным приводом.

Примечание:
Гидравлическое масло должно быть отфильтровано до максимального уровня. номинальная сетка фильтра составляет 10 мкм, макс. 19/16 по ISO 4406. При установке в системах, в которых подача воды отсоединена от усилителя давления, на стороне высокого давления должен быть установлен безмасляный обратный клапан без утечек. Следует отметить, что передаточное отношение клапана должно быть больше передаточного отношения усилителя давления. Конструкция усилителя давления допускает определенную утечку между входным и выходным патрубками, что необходимо учитывать при изолированном монтаже.

Характеристики:

Артикул	328727
Максимальное рабочее давление [бар]	500
Тип приведения в действие	Одинарного действия, двойного действия
Зажимные цепи	1, 2, 3, 4, 5
