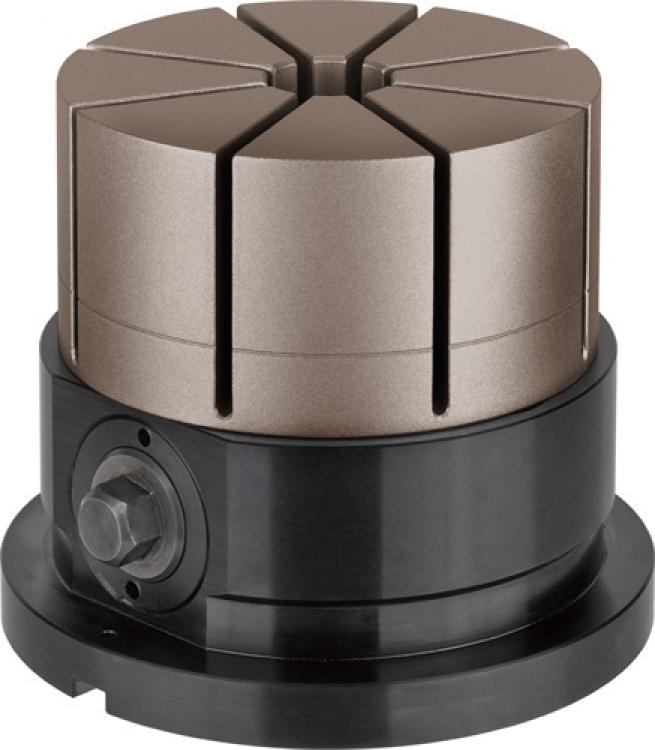

Mechanical colletincl. body No. 6375M 533281
| Order no. | Clamping force max.* [kN] | Clamping stroke Ø [mm] | Tightening torque Md max. [Nm] | Weight [Kg] | Price |
|---|---|---|---|---|---|
| 533281 | 11 | 0,3 | 40 | 4,5 | 185 400 руб. |
Дизайн:
Основной корпус изготовлен из вороненой стали. Крепление цанга, которая поставляется в стандартной комплектации, имеет диаметр 99 мм и изготавливается из анодированного, высокопрочного алюминия. Механизм в основной корпус защищен от грязи и охлаждающей воды. Окружная зажимая края для крепления к столу станка. Указана на нижней поверхности держателя для АиФ К20 система нулевой точки, а также пазы для позиционирования на АМФ нулевой точки зажимные модули с индексацией.
Применение:
Для зажима сложных контуров заготовки для 5-сторонней обработки в станке. С контрпластиной заготовки фрезеруется в крепления цанги с минимальным зажима глубиной 2 мм. Потому что усилие зажима равномерно наносится на компонент в радиальном направлении, контрпластиной зажимается варп-бесплатно. Усилие зажима можно регулировать с помощью зажимного винта, с помощью динамометрического ключа, например. Таким образом, это особенно подходит для тонкостенных труб и заготовок.
Благодаря простой цанговый замена крепления, различные детали могут быть быстро и надежно закреплены для 5-сторонней обработки.
Вложение цанги можно фрезеровать до высоты Н1, таким образом позволяя новым контурам заготовки будет введен.
Примечание:
* Макс. зажимая усилие 11 кн вводят в цанги в осевом направлении и не описывает радиальное усилие зажима на обрабатываемую деталь. Это зависит от высоты обработки.
