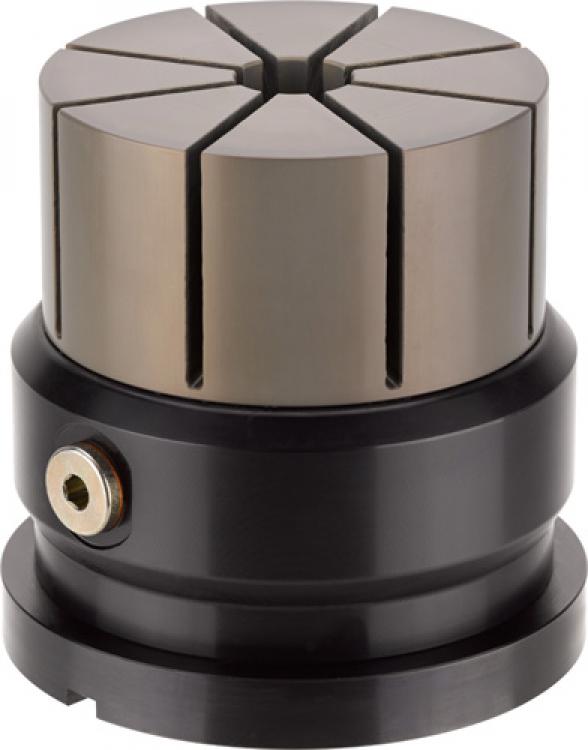

Hydraulic colletincl. body No. 6375H 545582

Рабочее давление для открытия: мин. 40 бар - Макс. 60 бар.

Дизайн:

Гидравлическим давлением 40 - 60 бар требуется для открытия цанги. В Де-под давлением государства, крепление цанга надежно натянут по комплексной весенний пакет.
Основной корпус изготовлен из вороненой стали. Крепление цанга, которая поставляется в стандартной комплектации, имеет диаметр 99 мм и изготавливается из анодированного, высокопрочного алюминия. Гидравлическое зажимное устройство защищено от грязи и охлаждающей воды.
Окружная зажимая края для крепления к столу станка.
Держатель для АиФ К20 система нулевой точки, а также пазы для позиционирования на АМФ нулевой точки зажимные модули с индексацией, применяются к днищу.
Для автоматического управления, гидравлические соединения, запечатанные в поставленном состоянии, присутствует на нижней стороне.
Боковое гидравлическое соединение подходит для установки быстродействующей муфтой с резьбой соединение G1/4.

Применение:

Для зажима сложных контуров заготовки для 5-сторонней обработки в станке. С контрпластиной заготовки фрезеруется в крепления цанги с минимальным зажима глубиной 2 мм. Поскольку усилие зажима равномерно наносится на компонент в радиальном направлении, контрпластиной зажимается варп-бесплатно.
Благодаря простой цанговый замена крепления, различные детали могут быть быстро и надежно закреплены для 5-сторонней обработки.
Вложение цанги можно фрезеровать до высоты Н1, таким образом позволяя новым контурам заготовки будет введен.

Примечание:

С настенным крепление цанги, зажимной блок не должен быть закрыт без заготовки.

* Макс. зажимная сила 13 кн приложена вдоль оси цанги и не относится к зажимное усилие, оказываемое на компонент. Это зависит от высоты обработки.
