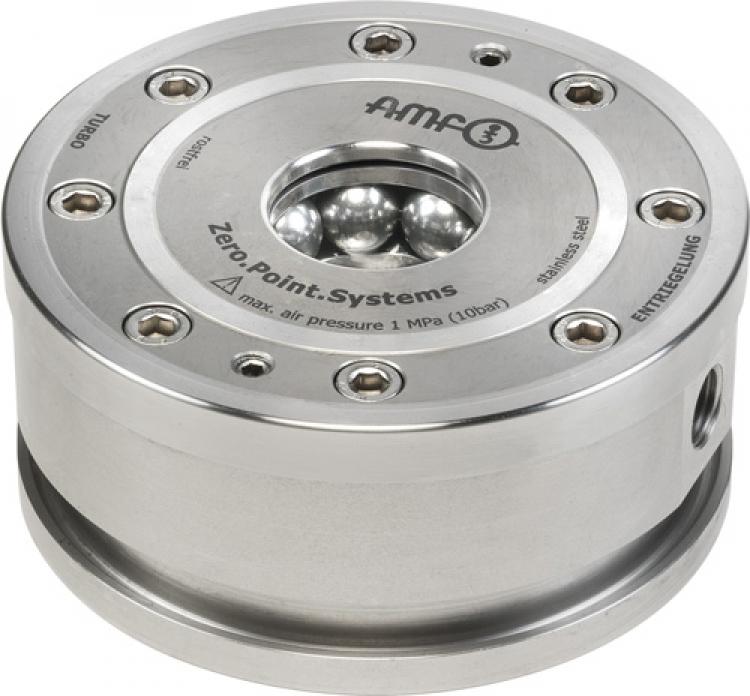

Suface-mounted clamping module “Unitool”, round No. 6370AURL 303586
Пневматическое открытие.
Открывая рабочее давление: мин. 8 бар - Макс. 12 бар
Регулировкой натяжения рабочее давление (турбо): мин. 5 бар - Макс. 6 бар
Крышка и поршень закален.
Повторимость
Order no. | Pull-in/locking force up to [kN] | Holding force* [kN] | Weight [Kg] |
---|---|---|---|
303586 | 30 | 55 | 6,5 |
Применение:
Нулевой точки система крепления в сочетании с крючком зажимной фланец 63707B для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Примечание:
Поверхност-установленные зажимный модуль имеет высокую прочность, тяги и замок сил. Это открывается пневматически (1) и механически блокируются посредством пружины. Для достижения указанной тяги и замок сил, он должен быть кратко retensioned пневматически (турбо) (2). Последующее отключение линии давления возможна во все времена (модуля натягивается давлением-бесплатно). Использование пневмоусилителем 6370ZVL давления рекомендуется.
Зажимной модуль имеет два разъема:
1х pneum. открытие (1) / 1х pneum. регулировкой натяжения (турбо) (2).
Использовать "Unitool" модули исключительно с "Unitool" модули в одном зажиме.
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
