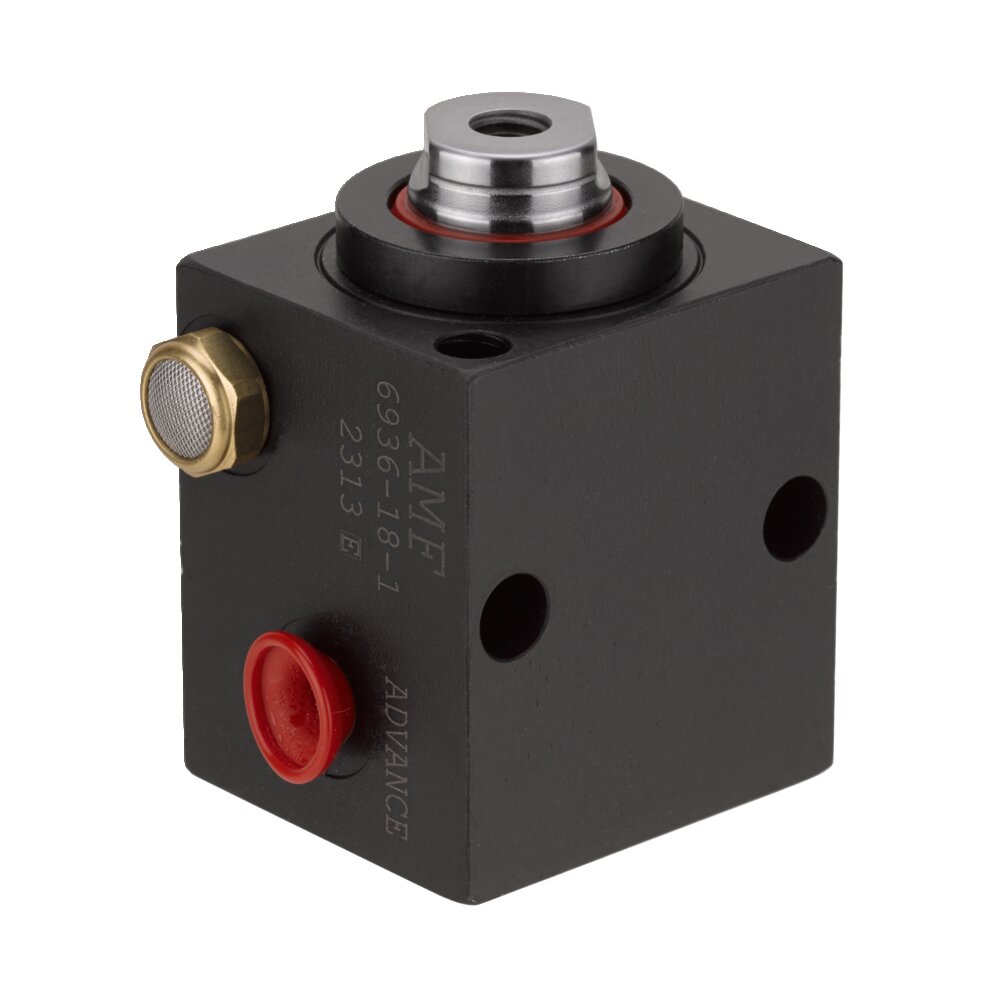

Блочный цилиндр АМF 68056

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 68056

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Усилие нажатия при 100 бар [кН]	Усилие нажатия при давлении 350 бар [кН]	Диаметр штока [мм]	Объем [см3]	Площадь поршня [см2]	Масса [г]	Цена
68023	6936-10-1	2,88	10,1	6,5	1,9	2,9	463	0 руб.
68049	6936-10-2	2,88	10,1	19,0	5,7	2,9	653	0 руб.
68056	6936-18-1	5,08	17,8	12,5	6,5	5,1	880	0 руб.
68072	6936-18-2	5,08	17,8	25,5	13,0	5,1	1061	0 руб.
68098	6936-18-3	5,08	17,8	51,0	26,0	5,1	1442	0 руб.
68114	6936-40-1	11,40	39,9	12,5	14,5	11,4	1270	0 руб.
68130	6936-40-2	11,40	39,9	25,5	29,0	11,4	1506	0 руб.

Артикул	A	C	D	диаметр. E	F	G	Øh	J	k	L	m	N	P	диаметр. Q	S	sw	T	V	W	X x глубина	диаметр Y	Z	aa	ab	пт	Цена
68023	60	46,5	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	28	9,5	-	0 руб.
68049	79	66	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	47	9,5	-	0 руб.
68056	71	57	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	28,5	8	14,5	0 руб.
68072	84	69,5	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	41	8	14,5	0 руб.
68098	112,5	98,5	8	9	41	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	70	8	14,5	0 руб.
68114	73	57	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	28,5	8	17,5	0 руб.
68130	86	69,5	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	41	8	17,5	0 руб.

Одинарного действия, с возвратной пружиной,
максимальное рабочее давление 350 бар.

Конструкция:
Цилиндры из закаленной и полированной стали. Корпус поршня и штока поршня закален и отшлифован. Шток поршня с внутренней резьбой. Стеклоочиститель на штоке поршня. Возвратная пружина из нержавеющей стали. Подача масла осуществляется через резьбовое отверстие.

Применение:
Универсальный монтаж. Универсальный блокирующий цилиндр, например, для зажима, толкания, фиксации, заклепки.

Особенности:
Для каждого типоразмера цилиндра доступны различные ходы поршня. Каждая модель оснащена параллельными и перпендикулярными монтажными отверстиями. Резьбовые концы штока поршня позволяют использовать специальные концевые приспособления.

Примечание:
В цилиндрах одностороннего действия существует риск попадания охлаждающей жидкости через вентиляционное отверстие. В таких случаях вентиляционное отверстие необходимо переместить в чистое защищенное место с помощью соединительной линии. При вводе в эксплуатацию убедитесь, что из системы удален весь воздух. При рабочем давлении выше 100 бар баллоны при креплении должны опираться на поперечные отверстия в корпусе баллона. Для крепления необходимо использовать винты класса прочности 12.9.

Характеристики:

Артикул	68056
Максимальное усилие зажима [кН]	17.8
Максимальное рабочее давление [бар]	350
Тип приведения в действие	Однократное действие
Ход [мм]	12.5
