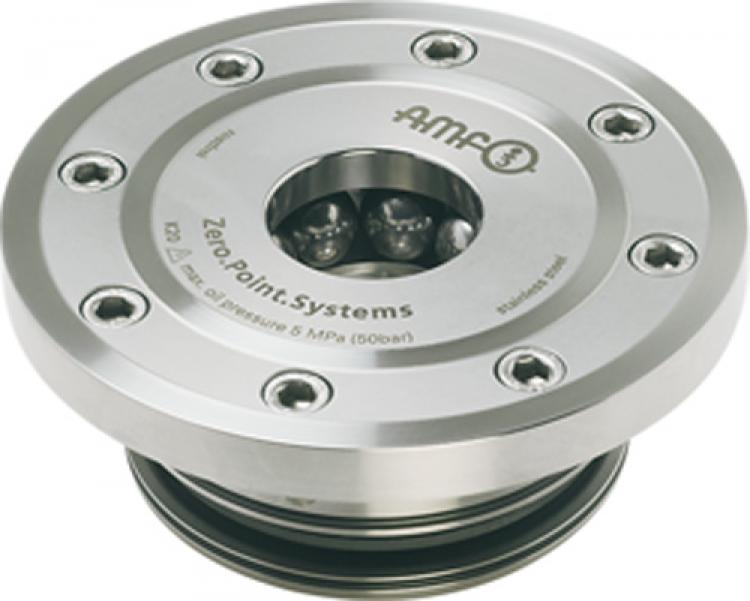

Installation clamping module for automation solutions No. 6103HA-20-05 428409
Гидравлическое открытие.
Пневматический выдув.
Открывая рабочее давление: мин. 60 бар - Макс. 70 бар
Крышка и поршень закален.
Точность повторения с контролем вскрытия (pneum.) и поддержка управления (pneum.).
Order no. | Size | Pull-in/locking force up to [kN] | Holding force* [kN] | Blow out | Weight [Kg] |
---|---|---|---|---|---|
428409 | K20 | 20 | 55 | ● | 1,4 |
Дизайн:
Ориентированных удар-выход, поддержка управления и контроля вскрытия.
Применение:
Ноль-точка система зажима для автоматизированных решений для установки времени-оптимизированная зажимная во время резки и non-вырезывания подвергая механической обработке.
Примечание:
Открытие контроля: динамические давления с открытой зажимной модуль, проточные с блокировкой зажима модуля.
Поддержка управления через функцию выдува: динамического давления с поддержкой сменных паллет.
Установка зажимной модуль открывается гидравлически (1) и механически блокируются посредством пружины. Последующее отключение линии давления можно в любое время (модуля зажимается давления-бесплатно).
Зажимной модуль имеет четыре соединения:
1 = гидр. открытие
3 = pneum. Дуть-вне контроля и поддержки
4 = pneum. Открытие входной контроль
5 = pneum. Открытие контроля выход
* Пожалуйста, соблюдайте инструкции по установке.
По запросу:
- Монтажные схемы
