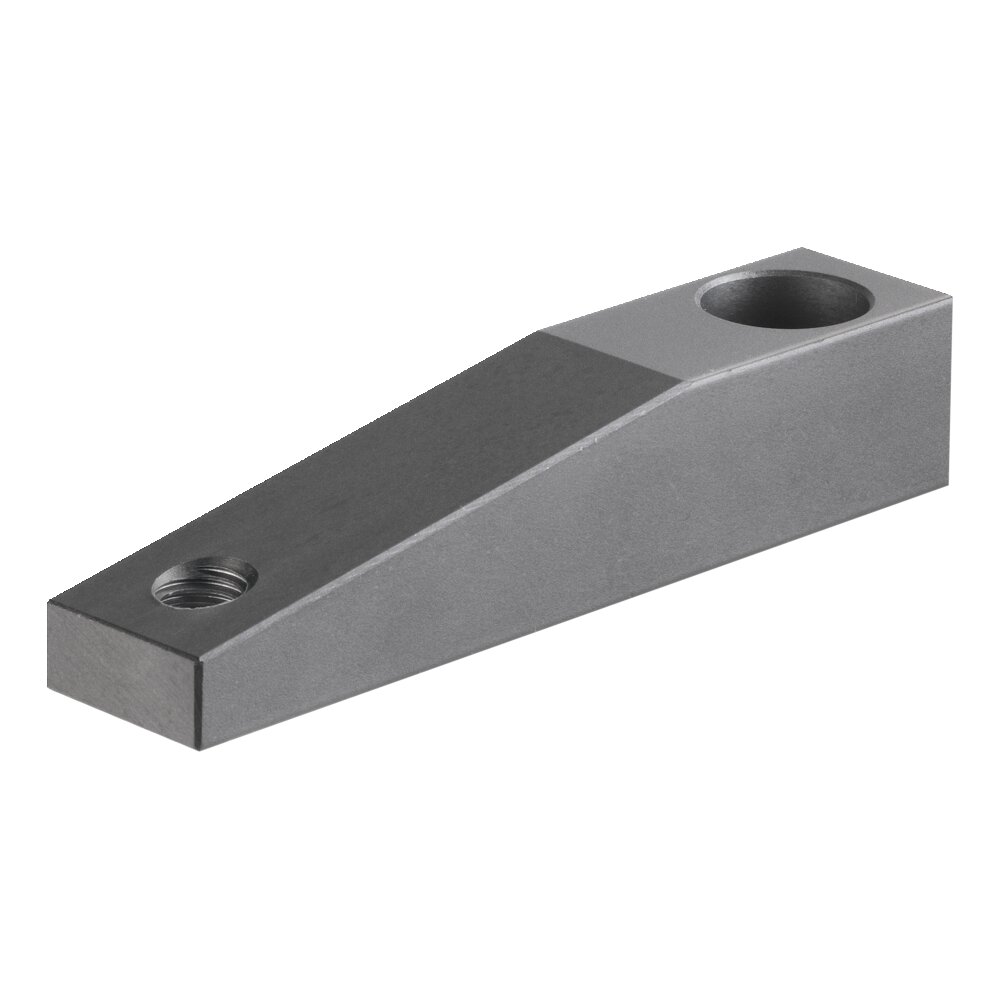

Зажимной рычаг АМF 93708

Предзаказ

4 767,75 руб.

< > Купить

Описание:

Артикул: AMF 93708

Подробнее

Разновидности товаров:

Артикул	Размер	диаметр D	диаметр. d1	F	H	H1	Я	L	m	N	диаметр W	Масса [г]	Цена
92486	12	5,5	9	35	5,0	5,0	12	45	M4	4	8	13	3 383,25 руб.
92494	16	5,5	9	41	5,0	4,0	12	51	M4	4	8	15	3 684,85 руб.
92502	20	8,5	14	48	5,5	7,5	16	64	M6	6	12	31	3 812,90 руб.
93674	25	8,5	14	50	6,5	6,0	16	66	M6	6	14	32	3 977,35 руб.
93682	32	8,5	14	60	9,0	7,0	19	80	M8	10	16	55	4 143,75 руб.
93690	40	8,5	14	70	9,0	7,0	19	90	M8	10	16	65	4 475,25 руб.
93708	50	10,5	17	80	10,0	9,0	25	105	M12	10	20	132	4 767,75 руб.
93716	63	10,5	17	90	10,0	9,0	25	115	M12	10	20	149	5 167,50 руб.

Высокопрочный алюминиевый сплав. Покрытие HART-COAT® для износостойкости и снижения адгезии сварочных брызг. С резьбой для зажимного винта № 6880.

Примечание:
Установочный зажимной рычаг:
1) Установите зажимной рычаг с пружинной шайбой и винтом без люфта.
2) Поверните зажимной рычаг в нужное положение.
3) Зафиксируйте зажимной рычаг гаечным ключом и затяните винт.

Снятие зажимного рычага:
1) Зафиксируйте зажимной рычаг гаечным ключом и ослабьте винт.
2) Легкими ударами снизу (пластмассовым молотком) отделите зажимной рычаг от штока поршня.

Осторожно! Боковые удары запрещены!

Характеристики:

Артикул	93708
Тип продукта	Поворотный зажим
Большой Шнелльшпаннер	50
